UV - Absaughaube für Heidelberg Speedmaster Format 102

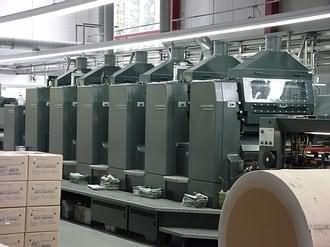

Diese Haube wurde in Zusammenarbeit mit der Druckerei Haferkamp Oldenburg in einer eineinhalbjährigen Prototypenphase unter federführender Mitwirkung von Herrn Peter Verlinden entwickelt. Die Absaugung ist dort auf allen Werken einer CD102-6-LX installiert und wird dort in der Produktion von Papier- und Folienetiketten im UV-Druck eingesetzt.
Die Produktionsgeschwindigkeiten dieser Maschine liegen bei Papier zwischen 12500 und 15000(!) Druck/Stunde bei Auflagenhöhen zwischen 30.000 und 600.000 Bogen.

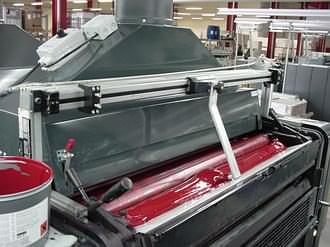

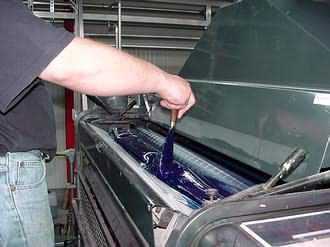

Die Absaugung hat einen Grob- und einen Aktivkohlefilter, die beide über eine Schublade erreichbar und innerhalb weniger Minuten auf der Maschine zu wechseln sind. Der Farbkasten liegt vollkommen frei und ist so jerderzeit erreichbar.

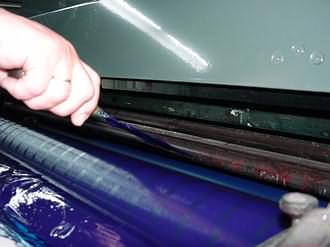

Die Geruchsemission des Kastens ist trotzdem gering, da ein ca. 1,5 cm grosser Abstand vom Duktor zur darüber liegenden Klappe diese grösstenteils mit absaugt. Farbnebel werden auch bei höchsten Maschinengeschwindigkeiten zu 100% unterbunden.

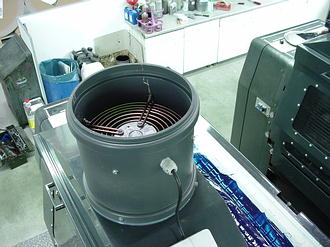

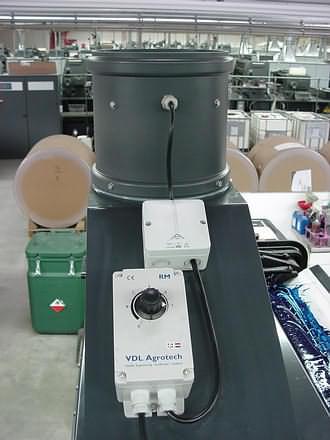

Der eingebaute, stufenlos regelbare Ventilator hat eine Kapazität, die im Betrieb nur zu ca. 50% ausgenutzt wird und sitzt in einem 200 mm Normanschluss. Somit sind auch noch Reserven für eine eventuelle Rohrverlängerung vorhanden. Die Montage ist sehr einfach, die Absaugung wird nur in die im Maschinenrahmen vorhandenen Löcher aufgesteckt. Die elektrische Installation erfolgt durch Einstecken in eine 230 Volt Steckdose.
Das komplette Gehäuse der Absaugung ist aus 2 mm Aluminiumblech gefertigt. Die Absaugung lässt sich ohne Werkzeug abheben. Die wichtigsten Einstellvorrichtungen sind auch mit aufgesetzter Haube erreichbar.

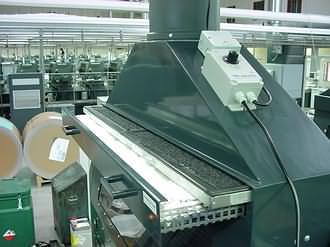

Im unteren Teil des Absaugtrichters ist eine Schublade angebracht, die 2 Filter, einen Grob- und einen Aktivkohlefilter aufnimmt. Beide Filter lassen sich in Minutenschnelle wechseln.
PULTDACH
Pultdach CPC 2000 Farbsteuerpult für Heidelberg Speedmaster, Format 102:
Dieses Pultdach wurde im Design und in der Ausführung den Steuerpulten der Speedmaster-Druckmaschinen angepasst.
![](https://www.hermeling-gmbh.de/wp-content/uploads/2023/03/UV-Absaughaube.jpeg)

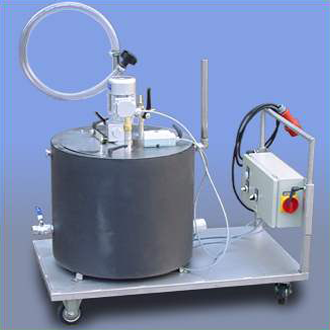

Lackerwärmung für Dispersions- und UV-Lacke
Diese Lackheizung wurde in intensiver Zusammenarbeit mit der Druckerei Haferkamp Oldenburg in einer mehrmonatigen Prototypenphase unter federführender Mitwirkung von Herrn Peter Verlinden entwickelt.

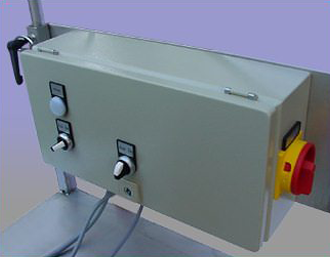

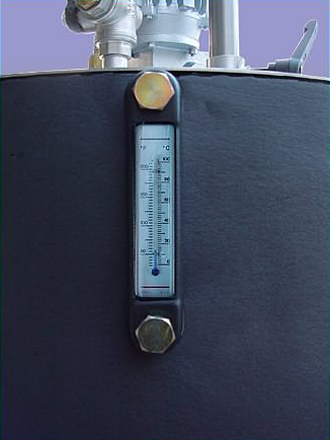

Herausgekommen ist dabei ein sehr wartungsarmes System das mittels eines Wassermantels eine indirekte Erwärmung und einer stufenlosen Temperaturregelung von 20 bis 50° Celcsius eine gleichmässige Erwärmung des Lackes ermöglicht. Innerhalb von 10 bis 15 Minuten, je nach Einstellung, wird die gewünschte Temperatur beim Lack erreicht.

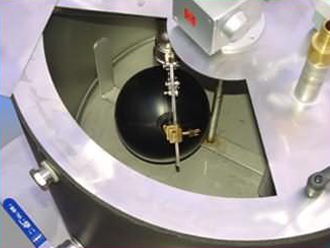

Die Befüllung des Systems erfolgt mittels Schwerkraft direkt aus dem Lack-Container. Ein Überlaufen wird durch ein Schwimmerventil verhindert. Die Reinigung des Systems erfolgt durch Befüllen mit Wasser oder UV-Waschmittel, welches über einen separaten Ablauf abgelassen werden kann.

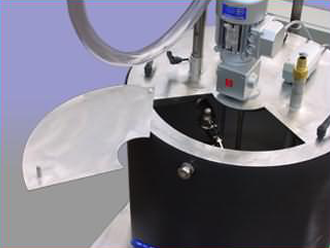

Diese Heizung garantiert durch die Erwärmung des Dispersionslackes eine erhebliche Glanzsteigerung, weil der Lack durch das Erwärmen hervorrangende Verlaufseigenschaften erhält. Das integrierte Rührwerk verhindert, dass der Lack eine Haut im Behälter bildet. Der Behälter wird durch einen Wassermantel erwärmt und garantiert dadruch eine absolute gleichbleibende Erwärmung des Lackes.
Haltetisch
Dieser Haltetisch wurde für große Bögen (bis über 1m) konzipiert.
Dieser Tisch hat variable Pneumatik-Stempel, die individuell auf große Etiketten-Nutzen gestellt werden können.
So können Stanzreste rund um die einzelnen Etikettenstapel effektiv von Hand entfernt werden, ohne dass die zu gewinnenden Nutzenstapel ihre Lage verändern.
Die einzelnen Etikettenstapel können dann ohne weiter Arbeiten zu, problemlos zum Beispiel gebändelt und eingeschweißt werden, ohne wieder neu zu einem Paket zusammengefasst werden zu müssen.
